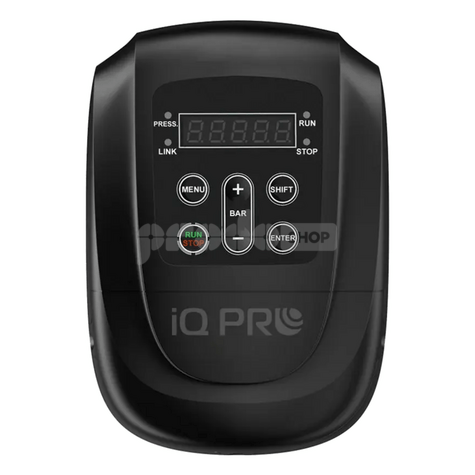

IVR 11 frekvenciaváltó szivattyúkhoz 3 - 4 kW; 3x400V; 9A

Az IVR 11 frekvenciaváltó állandó víznyomást tart fenn a rendszerben azáltal, hogy automatikusan szabályozza egy szivattyú indítását és leállítását.
Alkalmazható búvárszivattyúk és önfelszívó (felszíni) szivattyúk vezérlésére 3 kW és 4 kW (1 HP–10 HP) teljesítménytartományban.

• Az intelligens fordulatszám- és teljesítményszabályozásnak köszönhetően 30%–60% energiamegtakarítást biztosít.
• Intelligens szivattyúvezérlőként könnyen használható, és a motor fordulatszámának változtatásával tartja fenn a beállított víznyomást.
• Az IVR 11 frekvenciaváltók akár 5 szivattyús rendszerekben is alkalmazhatók – maximum 1 főegység és 4 segédegység konfigurációban.
• Az IVR frekvenciaváltók 3 vezérlési csatornával rendelkeznek: kezelőpanel, vezérlő terminál, soros kommunikációs port.
• Kiváló minőségű alkatrészekből és anyagokból készül, és a legújabb mikroprocesszoros technológiát alkalmazza.

Az IVR 11 frekvenciaváltó védelmi funkciói

1. vízütés elleni védelem a beépített lágy indítási és leállítási funkciónak köszönhetően. A vízütés a vízáramlás hirtelen leállásakor vagy indításakor fellépő nyomásnövekedés.
2. szárazon futás elleni védelem, külön szondák vagy szenzorok telepítése nélkül
3. túláram / túlfeszültség / alulfeszültség elleni védelem
4. rövidzárlat elleni védelem5
5.  rotorblokkolás elleni védelem

Az IVR 11 frekvenciaváltó működése szivattyú esetén:

• A csap megnyitásakor vagy az öntözés elindításakor a rendszer nyomása csökken.
• A frekvenciaváltó vezérlőegysége a nyomásérzékelő segítségével kiértékeli a helyzetet, és elindítja a szivattyút.
• A szivattyú fordulatszáma úgy van szabályozva, hogy a rendszerben állandó nyomás maradjon a változó vízfelhasználás mellett. Ez gyakorlatban azt jelenti, hogy a frekvenciaváltó például kis vízigény esetén 17%-on, közepes fogyasztásnál 57%-on, nagy vízigénynél pedig akár 97%-on működteti a szivattyút.
• A frekvenciaváltó áramértéke és a szárazon futás elleni védelem előre be van állítva. A szivattyú a frekvenciaváltó segítségével szükség szerint automatikusan leáll, elindul, valamint a nyomást gyorsan és egyszerűen növeli vagy csökkenti, amikor arra szükség van.
• Az IVR 11 frekvenciaváltó minden olyan rendszerhez alkalmas, ahol állandó víznyomás fenntartása, valamint a szivattyúk vezérlése és védelme szükséges.
• A frekvenciaváltó tartalmaz egy csatlakoztatott kábelt dugvillával, egy nyomásérzékelőt és egy tápkábelt.

•  Háromfázisú szivattyúk vezérlése és védelme
•  Felületi és búvárszivattyúkkal való használat 3 - 4 kW (1 HP–10 HP) teljesítménytartományban
•  Vízellátás kutakból
•  Üvegházak, kertek és földek öntözése
•  Esővíz gyűjtése és hasznosítása
•  Vízellátó rendszerek
•  Ipari berendezések

Üzemeltetési feltételek:

• A frekvenciaváltót közvetlen napfénytől, portól, korrozív és gyúlékony gázoktól, olajködtől, gőztől és párától mentes környezetben kell telepíteni.
• Tengerszint feletti magasság: legfeljebb 1000 m. 1000 m felett a teljesítmény csökken; minden további 100 m magasság növekedés esetén a teljesítményt 1%-kal csökkenteni kell.
• Ajánlott üzemi környezeti hőmérséklet: -10 °C és +40 °C között. 40 °C és 50 °C között a működés lehetséges, de csökkentett teljesítménnyel.
• Páratartalom: ≤95% relatív páratartalom, páralecsapódás nélkül.
• Rezgés: <5,9 m/s² (0,6 G).

Műszaki paraméterek:

• Teljesítmény: 3 - 4 kW
• Bemeneti feszültség: 3~400V
• Kimeneti feszültség: 3~3x400V
• Kimeneti áram: 9 A
• Szerelési furat: Ø6
• Vezérlés: változtatható frekvenciájú szabályozás (V/F)
• Indító nyomaték: 0,5 Hz ±100%
• Fordulatszám-szabályozási tartomány: 1:100
• Fordulatszám tartási pontosság: ±1,0%
• Túlterhelési tűrés: 150% névleges áram 60 másodpercig, 180% névleges áram 1 másodpercig
• Gyorsítási/lelassítási idő: 0,1–3600 s
• Indítási frekvencia: 0,01–10,00 Hz
• Bemeneti feszültség tartomány: 230 V AC -18% és +10% között
• Bemeneti frekvencia tartomány: 50/60 Hz, ±5% jitter
• Kimeneti feszültség: 0 – névleges bemeneti feszültség
• Kimeneti frekvencia: 0–200 Hz
• Programozható digitális bemenet: 2 irányú digitális kimeneti csatlakozó
• Programozható analóg bemenet: V: 0–5 V | V (távnyomásmérő): 0–10 V | C (nyomásátalakító): 4–20 mA
• Relé kimenet: 1 programozható kimenet
• Nyitott kollektoros kimenet: 1 programozható kimenet

• 30%–60% elektromosenergia-megtakarítás. A hagyományos vízellátási módszerekhez képest az állandó nyomású rendszer frekvenciaváltóval jelentős energiamegtakarítást biztosít.
• Egyszerű kezelhetőség: minden funkció gombnyomással elérhető, nincs szükség a frekvenciaváltó bonyolult, szakemberek általi programozására.
• A szivattyúk élettartamának meghosszabbítása: frekvenciaváltó használata esetén az alacsonyabb átlagos fordulatszám miatt csökken a nyomaték és a tengely kopása.
• Az IVR frekvenciaváltók szivattyúcsoportokban is alkalmazhatók, akár 5 szivattyúig. A csoportot egy, a felhasználó által főegységnek kijelölt vezérlő irányítja, míg a többi egység a rendszer igényeihez igazítja működését.
• Beépített lágyindítási és lágyleállítási funkció a hidraulikus lökések csökkentésére. (A hidraulikus lökés a folyadékáramlás hirtelen leállásakor vagy indításakor fellépő nyomásnövekedés.)
• Komplex védelem: a rendszer túláram-, túlfeszültség-, alulfeszültség- és rövidzárlat-védelemmel, járókerék-blokkolás elleni védelemmel, valamint szárazon futás elleni védelemmel rendelkezik, szondák kútba történő telepítése nélkül.
• Csendes működés.

• IVR 11 frekvenciaváltó
• Kábel dugvillával
• Tápkábel
• Nyomásérzékelő
• Fali tartó
